Registro de Datos en Entornos Peligrosos - Cómo hacerlo con seguridad

vectorial 3





ENTORNOS Y APLICACIONES MÁS COMUNES



Petroquímica

Monitorización de presión y temperatura en tuberías y tanques.

Aeroespacial

Validación térmica y de presión en componentes de motores y cabinas.

Farmacéutica y Médica

Control de humedad y temperatura en procesos de esterilización con óxido de etileno.

Producción Industrial

Verificación y monitorización en áreas con vapores explosivos

Almacenamiento de Solventes

Vigilancia ambiental para evitar riesgos de ignición.

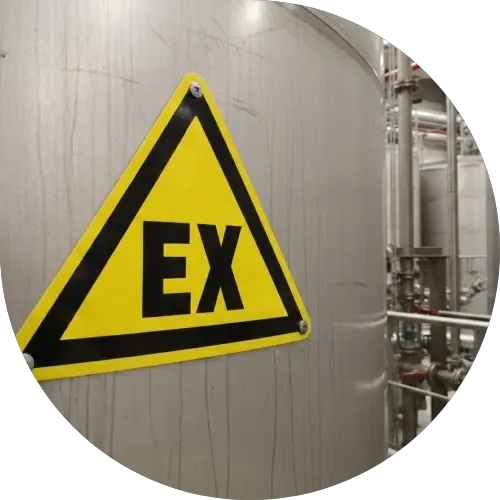

¿Qué es un área clasificada o peligrosa...

... que requiere contar con equipos certificados?



Es un entorno de trabajo en el cual existe —o puede existir— una atmósfera potencialmente explosiva debido a la mezcla de aire con sustancias inflamables en forma de gases, vapores, nieblas, fibras o polvos combustibles.



En estos lugares, una simple chispa eléctrica, una superficie caliente o la electricidad estática podrían actuar como fuente de ignición y provocar una explosión.



En estos entornos es obligatorio que cualquier equipo (eléctrico o mecánico) que se vaya a utilizar cuente con la certificación correspondiente al tipo de área en el que se expondrá o se operará.



Por ejemplo:

  • Hay presencia de gases o vapores: Como en gasolineras, refinerías, plantas químicas o almacenes de pintura.

  • Hay presencia de polvos combustibles: Como en silos de grano, fábricas de harina, serrerías o plantas de tratamiento de metales ligeros (aluminio/magnesio).

¿Qué requisitos deben cumplir los equipos...

...para operarlos en estas áreas?



Para que un equipo pueda operar en un entorno calificado como peligroso, debe estar diseñado para:



  1. No generar chispas durante su funcionamiento normal o en caso de fallo.

  2. Mantener una temperatura superficial controlada para no inflamar el ambiente.

  3. Estar sellado o protegido de tal forma que, si ocurre una explosión interna en el equipo, esta no se propague al exterior.



Estos son los dos tipos de calificaciones que podemos ofrecer:



Seguridad Intrínseca (IS):

Diseño que limita la energía eléctrica y térmica para evitar ignición incluso en condiciones de falla.
No requiere barreras físicas externas; la seguridad está integrada en el diseño.


Certificación ATEX / IECEx:

Normas europeas e internacionales que garantizan que el equipo no puede provocar explosiones en atmósferas peligrosas.


Ventajas:

  • Cumplimiento normativo.
  • Protección de personal y activos.
  • Operación continua sin comprometer la seguridad.

REGISTRADORES DE DATOS PARA ÁREAS PELIGROSAS

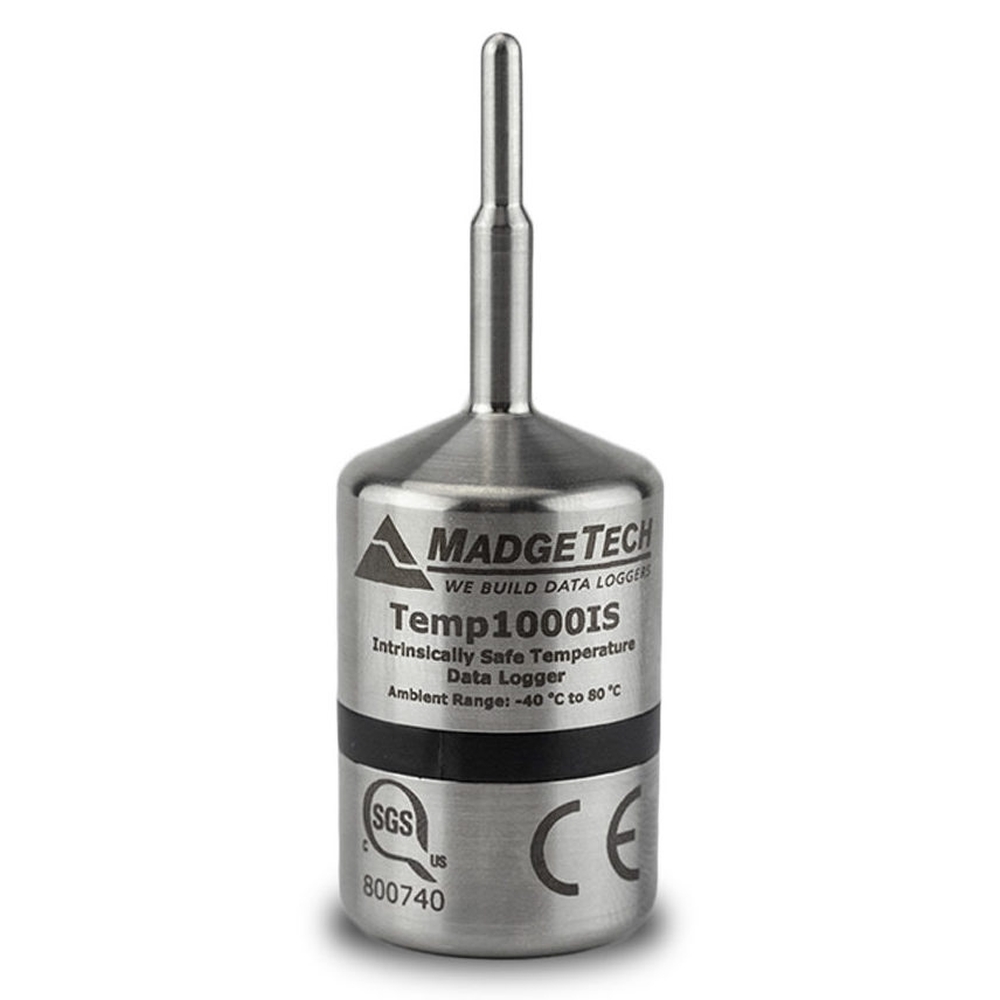

𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗜𝗻𝘁𝗿í𝗻𝘀𝗲𝗰𝗮𝗺𝗲𝗻𝘁𝗲 𝗦𝗲𝗴𝘂𝗿𝗼 (𝗜𝗦)
Rango: -40 ºC a 80 ºC
Resolución: 0,01 ºC
Precisión: ±0,5 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14

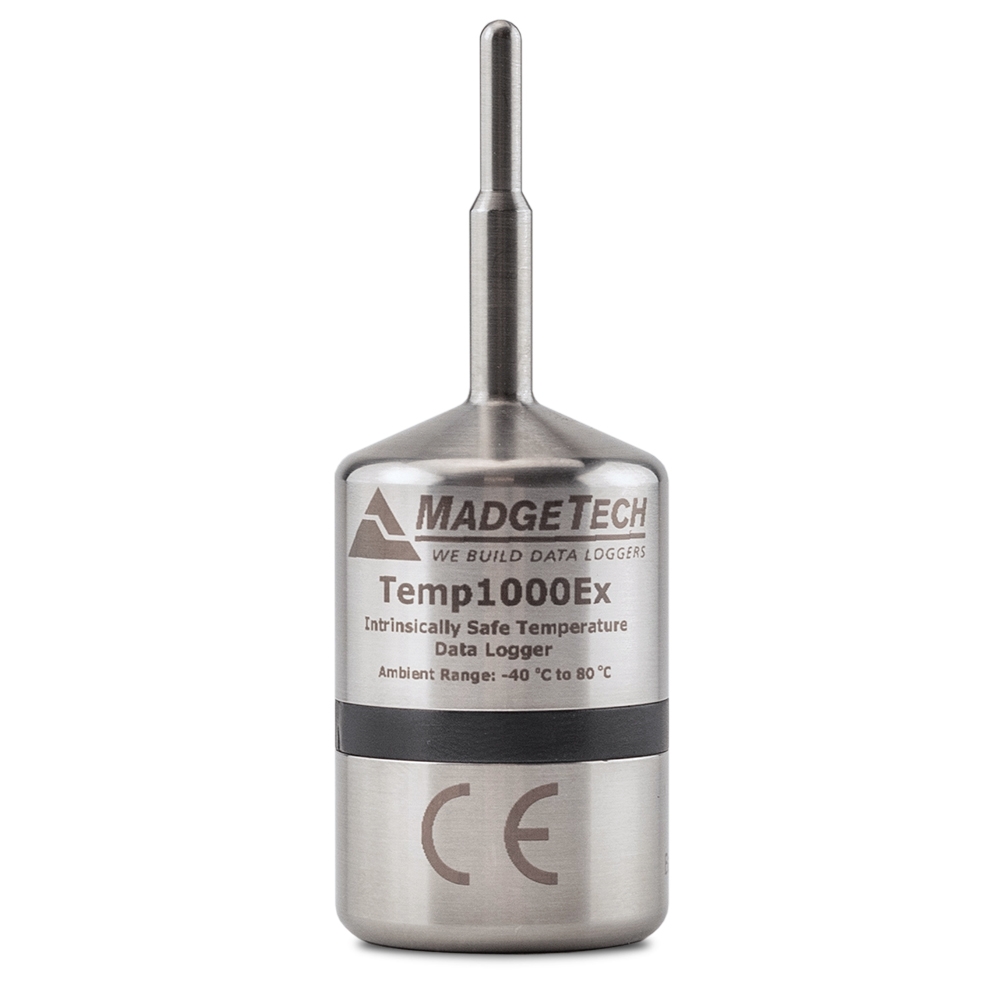

𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗘𝘅 (𝗜𝗘𝗖𝗘𝘅 - 𝗔𝘁𝗲𝘅)
Rango: -40 ºC a 80 ºC
Resolución: 0,01 ºC
Precisión: ±0,5 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4

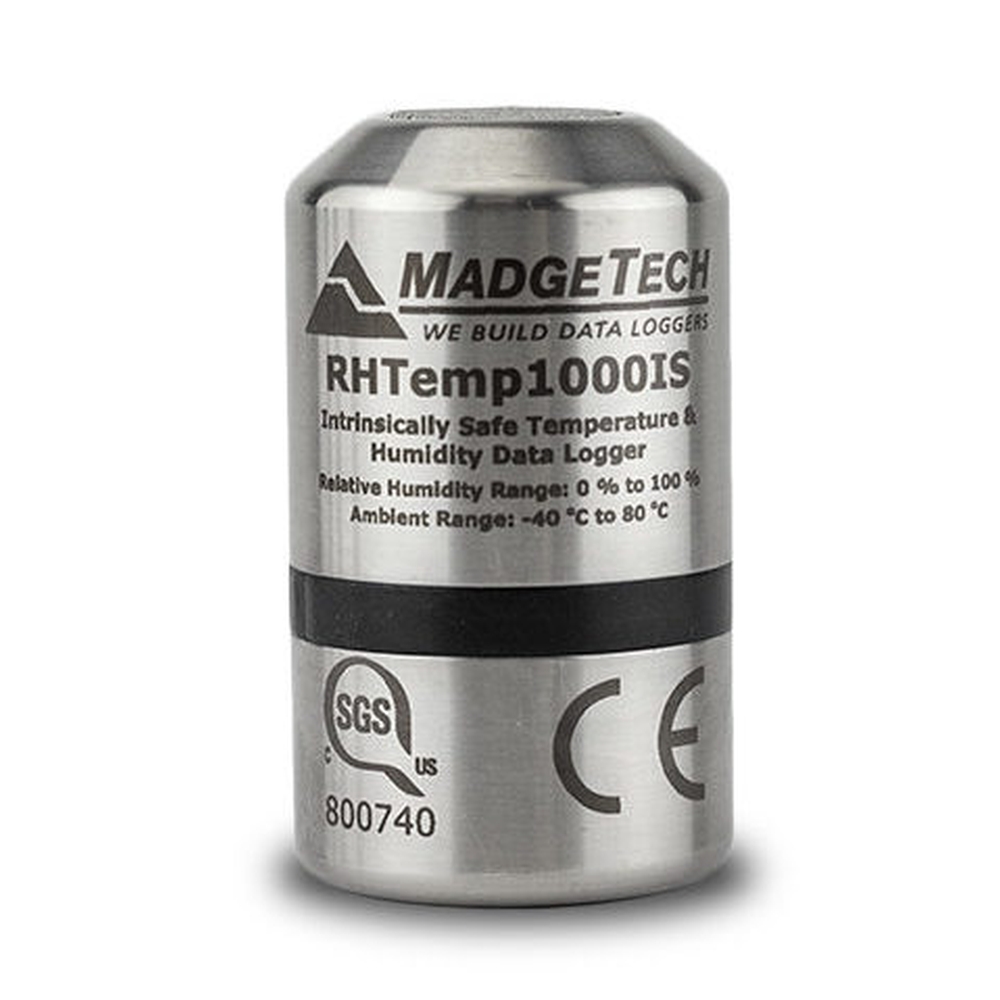

𝗛𝗨𝗠𝗘𝗗𝗔𝗗 𝗥𝗘𝗟𝗔𝗧𝗜𝗩𝗔 𝗬 𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗜𝗻𝘁𝗿í𝗻𝘀𝗲𝗰𝗮𝗺𝗲𝗻𝘁𝗲 𝗦𝗲𝗴𝘂𝗿𝗼 (𝗜𝗦)
Rango: 0 %HR a 100 %HR // -40 ºC a 80 ºC
Resolución: 0,1 %HR // 0,01 ºC
Precisión: ±3,0 %HR // ±0,5 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14

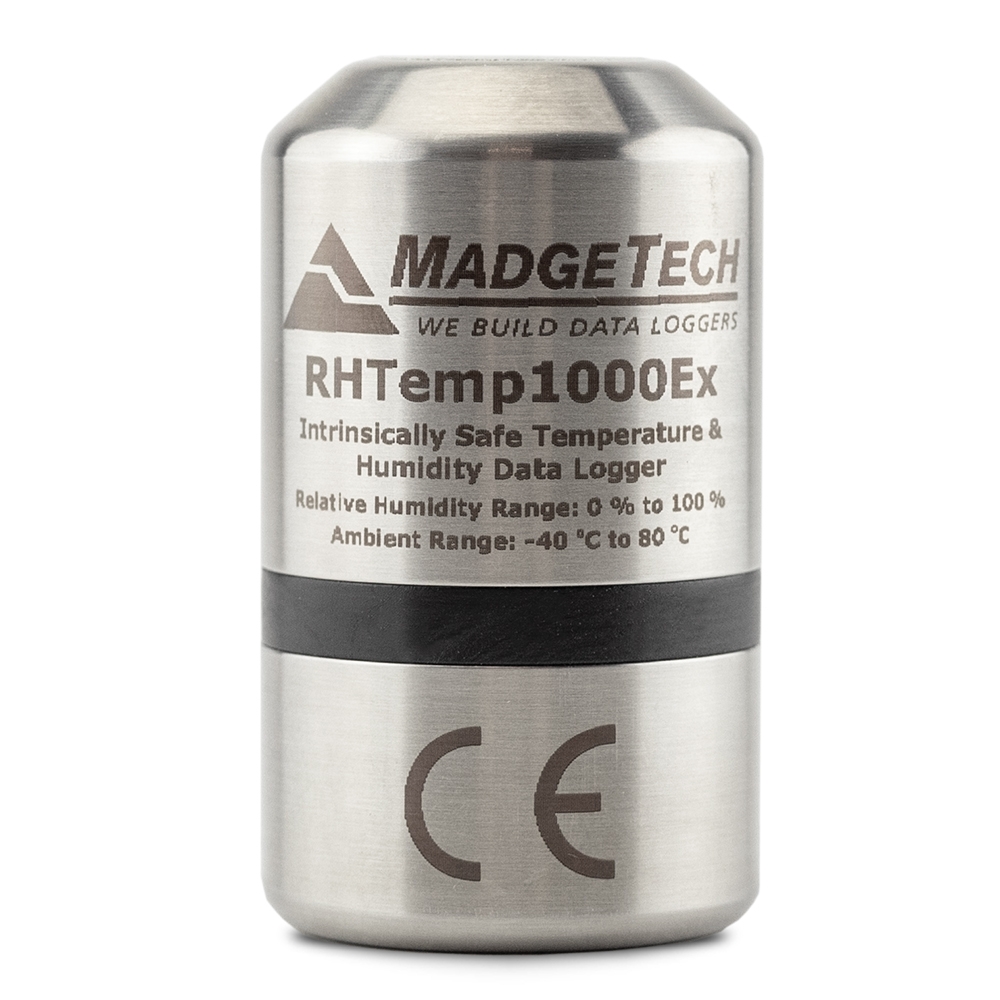

𝗛𝗨𝗠𝗘𝗗𝗔𝗗 𝗥𝗘𝗟𝗔𝗧𝗜𝗩𝗔 𝗬 𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗘𝘅 (𝗜𝗘𝗖𝗘𝘅 - 𝗔𝘁𝗲𝘅)
Rango: 0 %HR a 100 %HR // -40 ºC a 80 ºC
Resolución: 0,1 %HR // 0,01 ºC
Precisión: ±3,0 %HR // ±0,5 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4

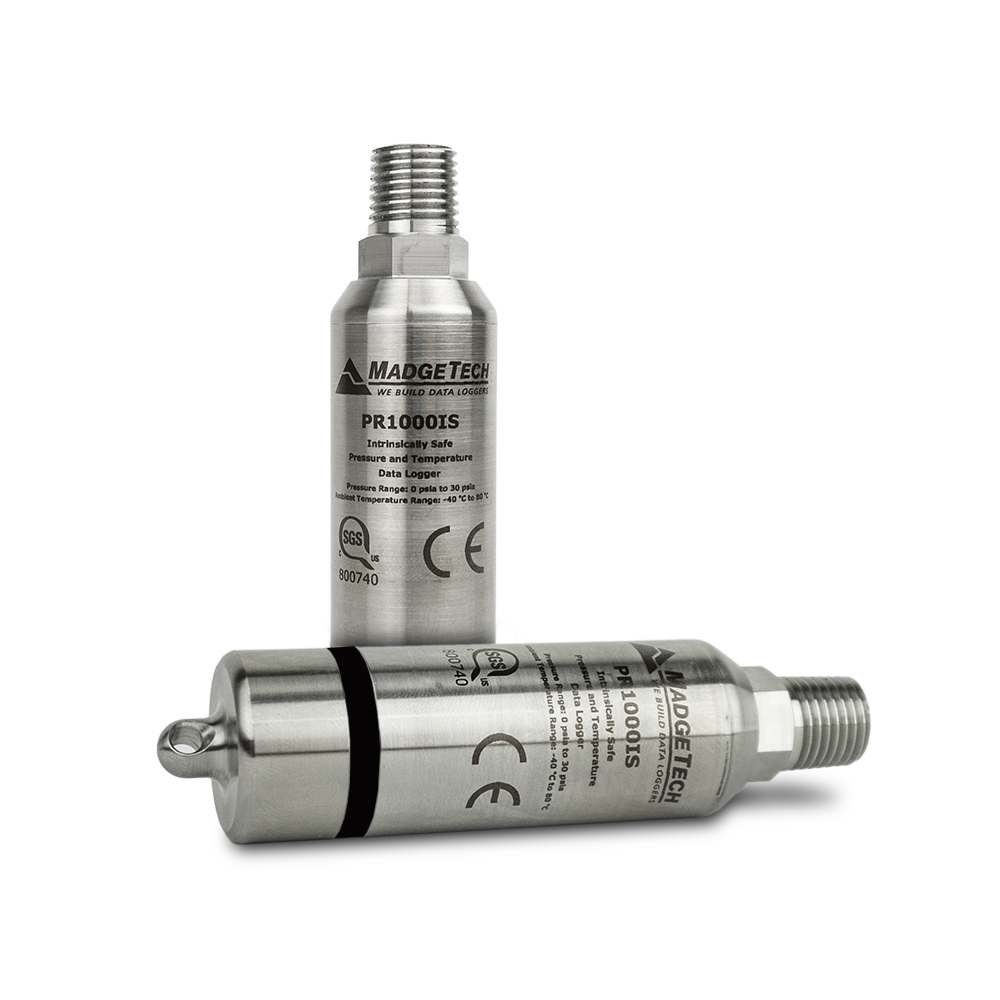

𝗣𝗥𝗘𝗦𝗜𝗢𝗡 𝗬 𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗜𝗻𝘁𝗿í𝗻𝘀𝗲𝗰𝗮𝗺𝗲𝗻𝘁𝗲 𝗦𝗲𝗴𝘂𝗿𝗼 (𝗜𝗦)
Rango: 0 PSIA/G a 30/100/300/500/1000/5000 PSIA/G // -40 ºC a 80 ºC
Resolución: 0,0005/0,002/0,005/0,01/0,02/0,1 PSIA/G // 1,0 ºC
Precisión: ±2% FSR // ±2,0 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Clase I, II, III, División 1, Grupos A-G, -40 °C < Tamb < +80 °C, T4A
• Clase I, II, III, División 2, Grupos A-D, F, G, -40 °C < Tamb < +80 °C, T4A
• Clase Temperatura: T4A
• CAN/CSA-C22.2 No. 60079-0:15
• CAN/CSA-C22.2 No. 60079-11:14

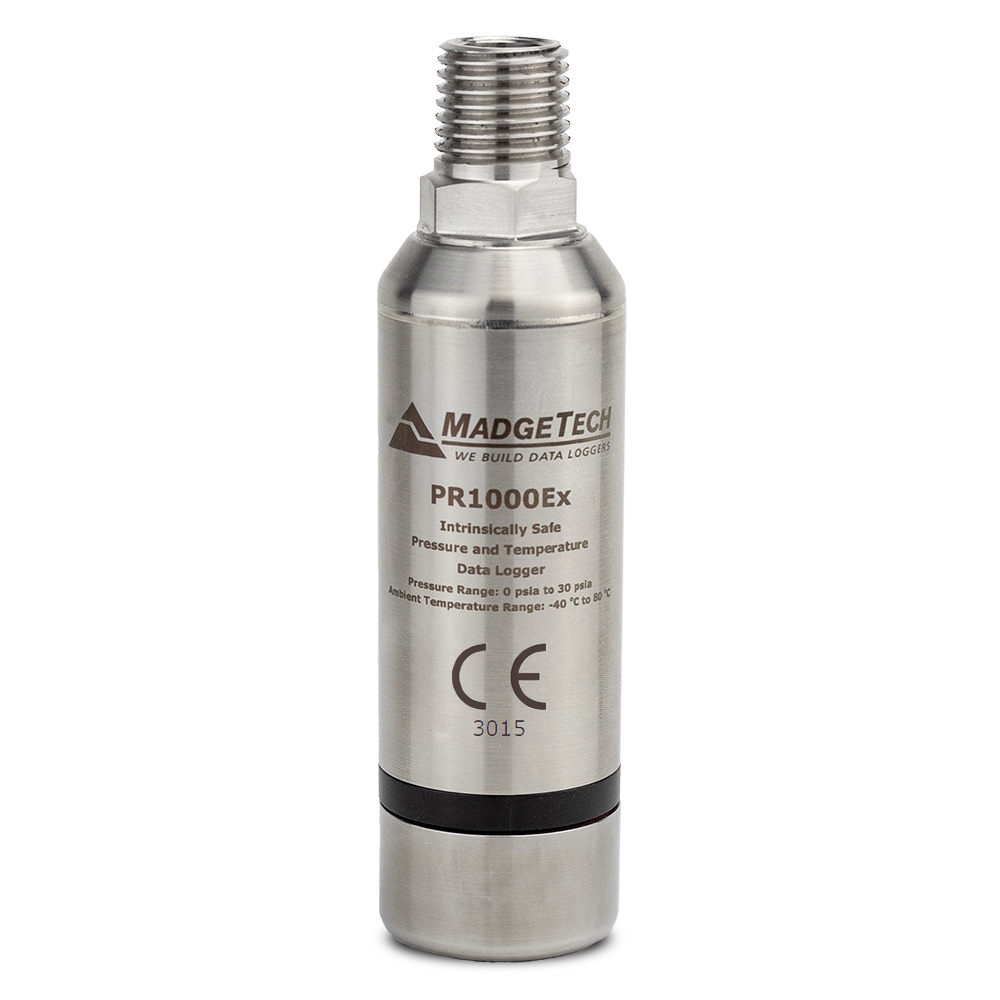

𝗣𝗥𝗘𝗦𝗜𝗢𝗡 𝗬 𝗧𝗘𝗠𝗣𝗘𝗥𝗔𝗧𝗨𝗥𝗔 - 𝗘𝘅 (𝗜𝗘𝗖𝗘𝘅 - 𝗔𝘁𝗲𝘅)
Rango: 0 PSIA/G a 30/100/300/500/1000/5000 PSIA/G // -40 ºC a 80 ºC
Resolución: 0,0005/0,002/0,005/0,01/0,02/0,1 PSIA/G // 1,0 ºC
Precisión: ±2% FSR // ±2,0 °C (0 °C a 50 °C)

𝗖𝗲𝗿𝘁𝗶𝗳𝗶𝗰𝗮𝗰𝗶ó𝗻
• Conceptos de Protección Eléctrica: IEC: 60079-11 Ex ia – Ex ic, Zonas de Seguridad Intrínseca 0-2
• Nivel de Protección del Equipo: Ga – Gc, Zonas 0-2
• Grupos Gas: IIC
• Clase Temperatura: T4

Respaldo Madgetech

  • ... Fabricados en los Estados Unidos

  • ... Laboratorio propio acreditado ISO17025

  • ... Software para cumplir con integridad de datos

  • ... Registradores con certificado de calibración

  • ... Ajuste de los registradores por software
